Apakah ciri dan aplikasi utama siri laminat Rogers RT/duroid® dalam pembuatan PCB

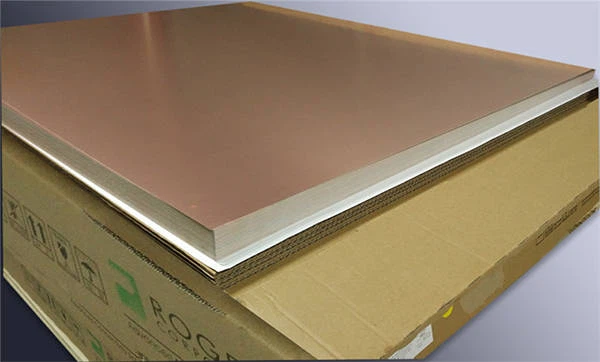

Bahan papan PCB frekuensi tinggi pengenalan siri laminat Rogers RT/duroid®

Bahan litar frekuensi tinggi Rogers RT/duroid® ialah lamina komposit PTFE dengan kaca atau seramik yang diisi secara rawak yang direka untuk aplikasi kebolehpercayaan tinggi seperti aeroangkasa. Keluarga RT/duroid telah lama menjadi peneraju industri dalam bahan berprestasi ultra, kebolehpercayaan tinggi.

Kelebihan: kehilangan ultra-rendah, penyerapan lembapan rendah, pemalar dielektrik stabil (Dk) dengan kekerapan, gas keluar rendah, sesuai untuk aplikasi penerbangan;

Laminasi RT/duroid® 5870
Laminat frekuensi tinggi Rogers RT/duroid 5870 ialah komposit PTFE yang diperkukuh dengan gentian kaca mikro. Laminasi RT/duroid 5870 menampilkan pemalar dielektrik rendah (Dk) yang memberikan prestasi frekuensi tinggi yang sangat baik. Gentian kaca mikro rawak yang digabungkan ke dalam bahan memastikan keseragaman Dk yang sangat baik. RT/duroid 5870 laminate Dk dan kehilangan yang rendah menjadikannya sesuai untuk aplikasi frekuensi tinggi/jalur lebar di mana penyebaran dan kehilangan perlu diminimumkan.

• Ciri: Dk 2.33 +/- .02, Df .0012@10GHz, penyerapan lembapan rendah, isotropik;
• Kelebihan: kehilangan elektrik yang sangat rendah, PTFE bertetulang gentian kaca, mudah dipotong, dikongsi dan diproses menjadi bentuk, mempunyai ketahanan yang baik terhadap larutan dan reagen yang digunakan dalam proses etsa atau penyaduran tepi dan melalui lubang, sangat sesuai untuk persekitaran kelembapan tinggi, dan sangat matang Bahan yang mengekalkan sifat elektrik yang konsisten pada julat frekuensi yang luas.

Laminasi RT/duroid® 5880
Laminat frekuensi tinggi Rogers RT/duroid 5880 ialah komposit PTFE bertetulang mikrokaca. Laminasi RT/duroid5880 menampilkan pemalar dielektrik rendah (Dk) dan kehilangan rendah, menjadikannya sesuai untuk aplikasi frekuensi tinggi/jalur lebar. Pengukuhan gentian kaca mikro berorientasikan rawak memberikan konsistensi Dk yang sangat baik komposit PTFE ini.

• Ciri: Dk 2.20 +/- .02, Df .0009@10GHz, penyerapan lembapan rendah, isotropik;
• Kelebihan: Mengekalkan ciri-ciri elektrik yang konsisten pada julat frekuensi yang luas, mudah dipotong, dikongsi dan diproses menjadi bentuk, mempunyai ketahanan yang baik terhadap larutan dan reagen yang digunakan dalam pengelasan atau penyaduran tepi dan vias, dan sesuai untuk persekitaran kelembapan tinggi, sangat matang. bahan, kehilangan elektrik yang sangat rendah, gentian kaca bertetulang PTFE.

RT/duroid® 5880LZ Laminate
Laminat Rogers RT/duroid 5880LZ ialah komposit PTFE yang direka untuk aplikasi litar jalur jalur dan jalur mikro berketepatan. Laminat RT/duroid 5880LZ menggabungkan pengisi unik untuk mencipta bahan ringan berketumpatan rendah untuk digunakan dalam aplikasi berprestasi tinggi dan sensitif berat litar.

• Ciri: Dk 2.00 +/- .04, Df .0021~.0027@10 GHz, Pekali pengembangan terma paksi Z 40 ppm/ darjah , ketumpatan rendah 1.4 gm/cm3;
• Kelebihan: ketumpatan ringan/rendah, ciri elektrik yang konsisten pada julat frekuensi yang luas, rintangan yang baik terhadap pelbagai penyelesaian dan reagen yang biasa digunakan dalam proses etsa atau penyaduran (sama ada panas atau sejuk);

Laminasi RT/duroid® 6002
Laminasi Rogers RT/duroid 6002 ialah bahan gelombang mikro pemalar dielektrik rendah yang sesuai untuk digunakan dalam struktur gelombang mikro yang kompleks. Laminat RT/duroid6002 ialah bahan kehilangan rendah yang memberikan prestasi frekuensi tinggi yang sangat baik. Sifat mekanikal dan elektrik yang luar biasa bahan membolehkan lamina digunakan dalam struktur papan berbilang lapisan yang kompleks.

• Ciri: Dk 2.94 +/- .04, TCDk 12 ppm/ darjah , Df .0012@10GHz, pekali pengembangan terma paksi Z 24 ppm/ darjah ;
• Kelebihan: kehilangan rendah, prestasi frekuensi tinggi yang sangat baik, ketebalan dikawal ketat, pekali pengembangan dalam satah setanding dengan tembaga, kadar keluar gas yang rendah, sangat sesuai untuk aplikasi ruang, kestabilan dimensi yang sangat baik.

Laminasi RT/duroid® 6006 dan 6010.2LM
Laminasi Rogers RT/duroid 6006 dan 6010.2LM ialah komposit PTFE berisi seramik yang direka untuk digunakan dalam aplikasi litar gelombang mikro RF yang memerlukan pemalar dielektrik tinggi. Mempunyai pemalar dielektrik tinggi (Dk) untuk mengurangkan saiz litar. Kedua-duanya adalah bahan kehilangan rendah yang sesuai untuk operasi pada frekuensi di bawah jalur-X. Di samping itu, pemalar dielektrik yang ketat dan kawalan ketebalan memudahkan prestasi litar berulang.

• Ciri: RT/duroid 6006 Laminate: Dk 6.15 +/- .15, Df .0027@10GHz, pilihan elektrolitik standard dan tembaga terbalik; RT/duroid 6010.2LM Laminate: Dk 10.2 +/-.25, Kehilangan dielektrik Df: .0023@10GHz, kuprum elektrolitik standard atau kuprum terbalik pilihan;
• Kelebihan: Pemalar dielektrik tinggi, membantu mengurangkan saiz litar, kehilangan rendah, sesuai untuk operasi di bawah jalur-X, pemalar dielektrik yang ketat dan kawalan ketebalan mencapai prestasi litar berulang, penyerapan lembapan rendah, kebolehpercayaan tinggi disalut melalui lubang, Sesuai untuk papan berbilang lapisan.

Laminat RT/duroid® 6035HTC
Bahan litar frekuensi tinggi Rogers RT/duroid 6035HTC ialah komposit PTFE yang diisi seramik yang sesuai untuk digunakan dalam aplikasi RF dan gelombang mikro kuasa tinggi. Untuk aplikasi kuasa tinggi, lamina RT/duroid 6035HTC adalah pilihan yang sangat baik. Laminat mempunyai kira-kira 2.4 kali ganda kekonduksian terma produk RT/duroid 6000 standard dan kerajang kuprum (ED dan pembalikan dirawat) memberikan kestabilan terma jangka panjang yang sangat baik. Di samping itu, sistem pengisi termaju Rogers menyediakan ciri penggerudian yang sangat baik, menyebabkan kos penggerudian berkurangan berbanding lamina kekonduksian haba standard yang tinggi menggunakan pengisi alumina.

• Ciri: Dk 3.50 +/- .05, Df .0013@10GHz, kekonduksian terma 1.44 W/m/K@80 darjah , kekasaran rendah dan kerajang kuprum dirawat terbalik untuk kestabilan terma yang sangat baik;
• Kelebihan: kekonduksian haba yang tinggi, kekonduksian haba yang lebih baik bagi medium, yang boleh mengurangkan suhu operasi, sesuai untuk aplikasi berkuasa tinggi, mempunyai prestasi frekuensi tinggi yang sangat baik, kehilangan sisipan yang rendah, dan litar mempunyai kestabilan haba yang sangat baik.

Laminasi RT/duroid® 6202
Rogers RT/duroid 6202 bahan litar frekuensi tinggi ialah lamina bertetulang gentian kaca pemalar dielektrik rendah kehilangan rendah. Ia menyediakan sifat elektrik dan mekanikal yang sangat baik untuk memenuhi keperluan reka bentuk struktur gelombang mikro kompleks yang memerlukan kebolehpercayaan mekanikal dan kestabilan elektrik. Tetulang gentian kaca terhad memberikan kestabilan dimensi yang sangat baik (0.05 hingga 0.07 juta/inci). Ini selalunya mengelakkan goresan berganda, membolehkan toleransi kedudukan yang ketat dicapai.

• Ciri: Dk 2.94 ±0.04 hingga 3.06 ±0.04, bergantung pada ketebalan, Df .0015@10GHz, TCDk 5 ppm/ darjah , ketebalan dikawal ketat;
• Kelebihan: kehilangan rendah, prestasi frekuensi tinggi yang sangat baik, pekali pengembangan dalam satah setanding dengan tembaga, sifat elektrik dan mekanikal yang sangat baik, kadar pengembangan goresan yang sangat rendah.

Laminasi RT/duroid® 6202PR
Rogers RT/duroid 620Bahan litar frekuensi tinggi 2PR ialah lamina pemalar dielektrik rendah kehilangan rendah untuk digunakan dalam aplikasi perintang satah. Ia menyediakan sifat elektrik dan mekanikal yang sangat baik untuk memenuhi keperluan reka bentuk struktur gelombang mikro kompleks yang memerlukan kebolehpercayaan mekanikal dan kestabilan elektrik. Tetulang gentian kaca terhad memberikan kestabilan dimensi yang sangat baik (0.05 hingga 0.07 juta/inci). Ini memungkinkan untuk mereka bentuk perintang satah toleransi yang ketat. Sifat unik bahan RT/duroid 6202PR amat sesuai untuk aplikasi yang melibatkan struktur planar dan bukan planar, seperti antena dan litar berbilang lapisan dengan sambungan lapisan dalam yang kompleks.

• Ciri: Dk 2.94 ±0.04 hingga 2.98 ±0.04 bergantung pada ketebalan, Df .002@10GHz, TCDk 13 ppm/ darjah ,
• Kelebihan: Kestabilan dimensi yang sangat baik, pekali pengembangan dalam satah setanding dengan tembaga, memastikan pemasangan yang boleh dipercayai, sesuai untuk aplikasi yang sensitif kepada perubahan suhu, dengan prestasi frekuensi tinggi yang sangat baik.
