Papan PCB Asas Bahan Seramik
Kami mempunyai pengalaman selama bertahun-tahun dalam pembuatan Papan PCB Asas bahan Seramik, dan menyediakan papan PCB Seramik berkualiti tinggi kepada pelanggan di seluruh dunia untuk penggunaan LED berkuasa tinggi, Modul memori, modul Penerimaan/Penghantaran, papan sambung berbilang lapisan, Solar -tatasusunan panel, PCB Analog/Digital, peranti penebat tinggi & tekanan tinggi, modul kawalan elektronik kuasa elektrik, sumber kuasa modul DC-DC dsb.
Description/kawalan
Butiran Produk
nama:

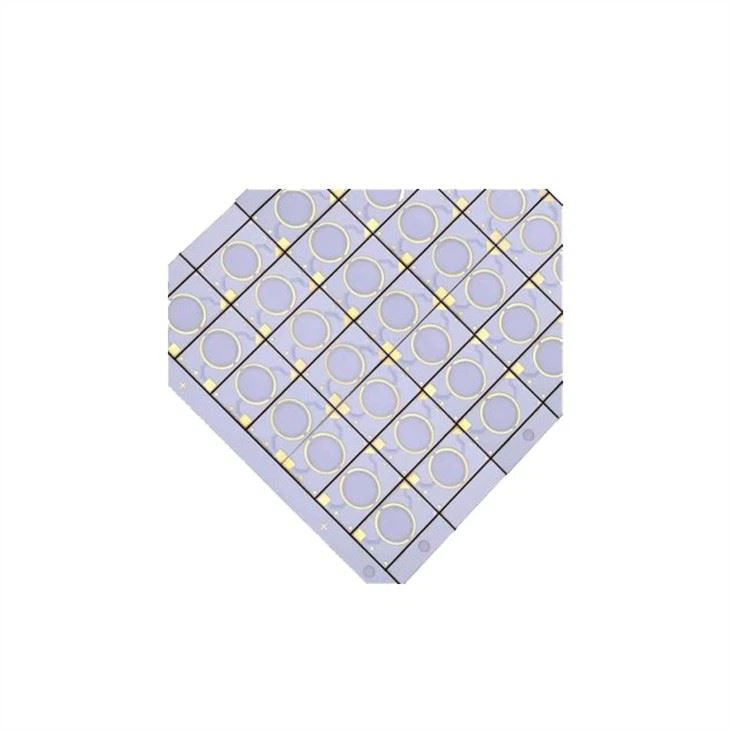

Papan PCB Asas bahan seramik
Bahan:
Seramik
Ketebalan papan:
1.6mm
Rawatan permukaan:
Emas Rendaman
Teknologi:
Susun N tambah N, Min Trek/Lebar 3/3mil,
Vias buta & Terkubur, vias laser
Pembayaran:
L/C,T/T,WesternUnion
Tempoh Penghantaran:
Fedex, DHL, TNT, UPS, ENS, EXW
Kelebihan PCB seramik
Pelesapan haba ialah faedah utama yang dimiliki seramik berbanding lebih banyak bahan konvensional seperti FR-4 dan PCB bersalut logam. Kerana komponen diletakkan terus pada papan, dan tidak ada lapisan pengasingan, aliran haba melalui papan jauh lebih cekap.
Berbanding dengan PCB tradisional yang bahan asasnya ialah gentian kaca epoksi, polimida, polistirena dan resin fenolik, PCB seramik mempunyai ciri-ciri berikut:
a.Kekonduksian haba yang sangat baik
b.Menentang hakisan kimia
c.Keamatan mekanikal yang serasi
d.;Memudahkan untuk melaksanakan pengesanan berketumpatan tinggi
e.keserasian komponen CTA
Beton PCB menjalankan kawalan kualiti dan kawalan kos yang ketat untuk setiap pautan pengeluaran papan litar bercetak, daripada perolehan bahan mentah, pengeluaran dan pemprosesan, penghantaran produk siap kepada pembungkusan dan pengangkutan. Ini secara berkesan menjamin bahawa produk mempunyai kualiti yang lebih baik dan harga yang lebih menguntungkan daripada produk lain dalam industri yang sama.
Apakah PCB Seramik?
Substrat seramik merujuk kepada papan proses khas di mana kerajang kuprum diikat terus kepada alumina (Al2O3) atau permukaan substrat seramik aluminium nitrida (AlN) (sebelah tunggal atau dua muka) pada suhu tinggi. Substrat komposit ultra-nipis yang terhasil mempunyai sifat penebat elektrik yang sangat baik, kekonduksian haba yang tinggi, kebolehpaterian yang sangat baik dan kekuatan lekatan yang tinggi, dan boleh terukir ke dalam pelbagai corak seperti papan PCB, dan mempunyai kapasiti bawaan arus yang besar. kebolehan. Oleh itu, substrat seramik telah menjadi bahan asas untuk teknologi struktur litar elektronik kuasa tinggi dan teknologi sambungan.
Penggunaan PCB Seramik
◆ Modul semikonduktor kuasa tinggi; peti sejuk semikonduktor, pemanas elektronik; litar kawalan kuasa, litar hibrid kuasa.
◆Komponen kuasa pintar; bekalan kuasa pensuisan frekuensi tinggi, geganti keadaan pepejal.
◆Elektronik automotif, aeroangkasa dan komponen elektronik ketenteraan.
◆Komponen panel solar; suis telekomunikasi khas, sistem penerimaan; elektronik industri seperti laser.
