Lubang setem, V-CUT, yang mana satu lebih baik untuk panel PCB

Mana yang lebih baik untuk Panel PCB?
Pertama sekali, kita mesti faham kenapa jigsaw puzzle~
Panel adalah untuk memenuhi keperluan pengeluaran. Sebagai contoh, beberapa papan pelanggan terlalu kecil, yang tidak memenuhi keperluan untuk membuat lekapan. Pada masa ini, pelbagai papan perlu disatukan untuk pengeluaran.
Terdapat juga beberapa papan PCB berbentuk khas, dan panel itu juga untuk meningkatkan kadar penggunaan papan PCB, dengan itu mengelakkan pembaziran dan mengurangkan kos.
Semasa penempatan SMT, ia boleh meningkatkan kecekapan kimpalan penempatan SMT dengan berkesan.
Sekarang setelah anda memahami sebab panel, mari kita fahami apa itu V-CUT dan lubang setem.
Potongan V merujuk kepada garis pemisah berbentuk V antara dua venir dan antara venir dan tepi proses, membentuk bentuk "V"; ia pecah dan terpisah selepas dikimpal.
Lubang setem berada di dalam pengenaan papan utama, dan papan kecil perlu disambungkan dengan tulang rusuk. Untuk memudahkan pemotongan, beberapa lubang kecil akan dibuka pada rusuk, sama seperti lubang di tepi setem.
Antara dua kaedah teka-teki jigsaw ini, yang manakah harus anda pilih? Malah, masing-masing mempunyai kelebihan dan kekurangan tersendiri. Bagaimana saya harus mengatakannya? Sila baca di bawah:

Apabila alur dua sisi berbentuk V digunakan, kedalaman alur berbentuk V hendaklah dikawal pada kira-kira 1/3 (jumlah alur pada kedua-dua belah), dan saiz alur dikehendaki tepat dan kedalaman seragam.
Apabila menggunakan lubang setem, harus diperhatikan bahawa tepi harus diagihkan sama rata di sekeliling setiap papan jigsaw untuk mengelakkan ubah bentuk akibat daya tidak sekata pada papan PCB semasa mengimpal.
Kedudukan lubang setem hendaklah dekat dengan bahagian dalam PCB untuk mengelakkan sisa burr pada lubang setem selepas panel dipisahkan daripada menjejaskan pemasangan keseluruhan mesin oleh pelanggan.
Untuk papan PCB yang tidak teratur seperti bulat, V-CUT adalah mustahil, jadi perlu menggunakan lubang setem untuk sambungan panel, jadi lubang setem sering digunakan dalam papan berbentuk khas.

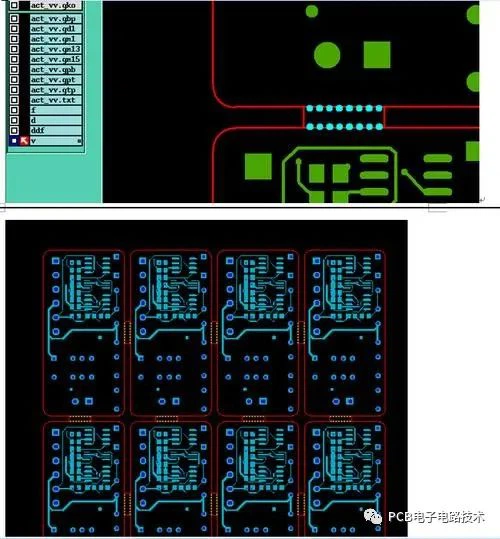

Spesifikasi untuk membuat lubang setem pada papan Panel
1. Lubang setem: Adalah disyorkan bahawa 5 hingga 8 lubang 0.60mm (diameter) membentuk satu baris (dua baris diperlukan) sebagai satu kumpulan.
2. Mesti ada sekurang-kurangnya 1.2mm jarak antara papan dua baris dan papan (biasanya 1.6 atau 2.0mm).
3. Jarak antara tepi lubang dan tepi lubang lain mestilah sekurang-kurangnya 0.25mm hingga 0.35mm (untuk memastikan sokongan yang mencukupi).
4. Adalah disyorkan bahawa lubang setem ditambah pada garis tengah garisan bingkai papan atau memanjangkan hingga 1/3 papan, jika terdapat wayar pada tepi papan, ia mesti dielakkan.
5. Selepas menambah lubang setem, bentuk kedua-dua belah lubang mesti disambungkan dengan garis lurus atau (arka), supaya mudah untuk menentukan kedudukan dengan memotong, untuk mengelakkan lebih banyak pemotongan.
