Apakah proses lubang palam PCB

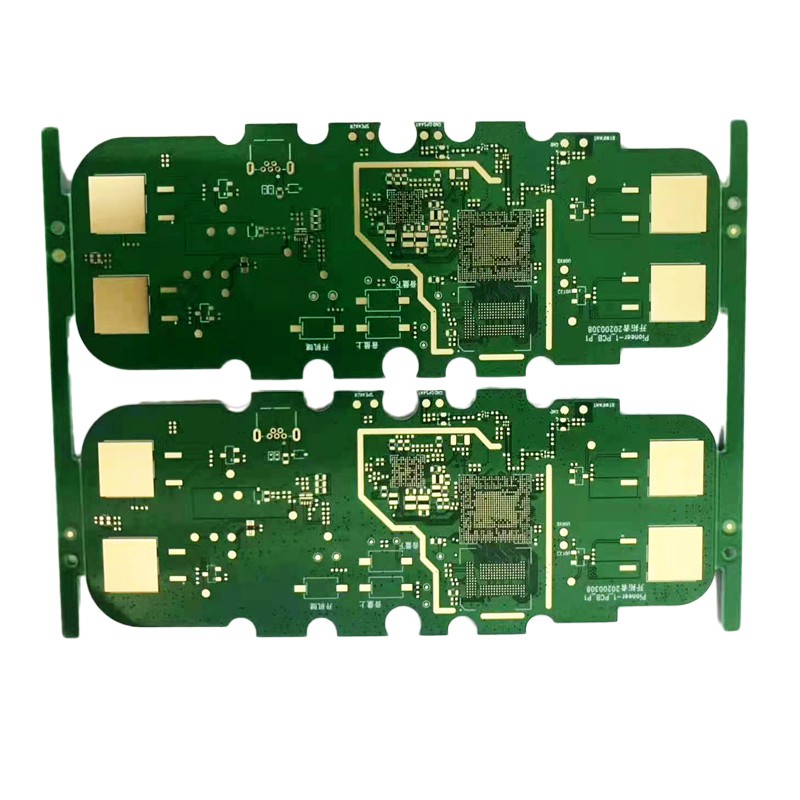

Di bawah premis bahawa produk elektronik cenderung menjadi pelbagai fungsi dan kompleks, jarak talian papan PCB semakin kecil dan lebih kecil, dan kelajuan penghantaran isyarat secara relatifnya bertambah baik. Teknologi integrasi berketumpatan tinggi (HDI) boleh menjadikan reka bentuk produk akhir lebih kecil. Berbanding dengan teknologi PCB konvensional, papan litar HDI menggunakan lebar/jarak talian yang lebih nipis (Kurang daripada atau sama dengan 2/2 mil), vias yang lebih kecil (<0.15mm) and="" pads=""><0.4 mm),="" and="" higher="" pad="" density="" (="">20 pad/cm2). Lubang dalam cakera sering digunakan dalam papan HDI, dan lubang dalam cakera perlu penuh, jadi keperluan untuk lubang dalam cakera semakin tinggi dan tinggi. Seperti: tiada dakwat tahan pateri harus masuk ke dalam lubang, menyebabkan manik timah tersembunyi di dalam lubang. Apabila PCB dipateri gelombang, timah akan melalui permukaan komponen dari lubang melalui untuk menyebabkan litar pintas; tiada letupan minyak, menyebabkan pematerian SMT, dsb.

Lubang palam dakwat: Lubang palam dakwat digunakan untuk lubang biasa melalui PCB. Selepas lubang dipasang, permukaannya adalah dakwat dan tidak akan mengalirkan elektrik. Biasanya, keperluan selepas memasang lubang: A. Ia mesti dipasang sepenuhnya; B. Seharusnya tiada kemerahan atau pendedahan tembaga palsu; C. Ia tidak boleh terlalu penuh dan tonjolan harus lebih tinggi daripada pad yang akan dikimpal di sebelahnya (ia akan menjejaskan pemasangan SMT). tampal).

Lubang palam resin (POFV): Lubang palam resin bermaksud bahawa selepas dinding lubang disalut dengan tembaga, lubang melalui diisi dengan resin epoksi, permukaannya digilap, dan kemudian permukaannya disalut dengan tembaga, yang mahal.

Lubang buta (HDI) lubang palam resin lapisan dalam:

Untuk sesetengah produk melalui buta, kerana ketebalan lapisan melalui buta adalah lebih besar daripada 0.5mm, melalui buta tidak boleh diisi dengan menekan gam PP, dan palam resin juga diperlukan untuk mengisi lubang melalui untuk mengelakkan lubang bebas kuprum dalam vias buta dalam proses seterusnya. soalan.

Perbezaan antara lubang palam resin dan lubang palam minyak hijau:

Sebelum proses palam resin menjadi popular, pengeluar PCB secara amnya menggunakan proses palam dakwat dengan proses yang agak mudah, tetapi palam minyak hijau akan mengecut selepas pengawetan, yang terdedah kepada masalah hembusan udara di udara, yang tidak dapat memenuhi keperluan pengguna. kegebuan yang tinggi. Memerlukan. Proses palam resin menggunakan resin untuk memasang lubang buta dan kemudian menekannya, yang menyelesaikan dengan sempurna kelemahan yang disebabkan oleh lubang palam minyak hijau, dan mengimbangi kawalan ketebalan lapisan dielektrik muat tekan dan pengisian lubang buta lapisan dalam. percanggahan antara. Walaupun proses palam resin agak rumit dalam proses dan kos yang tinggi, ia mempunyai lebih banyak kelebihan daripada palam dakwat dari segi kepenuhan dan kualiti palam.
