2 Lapisan PCB Tegar-Flex

2 Lapisan Timbunan litar fleksibel tegar

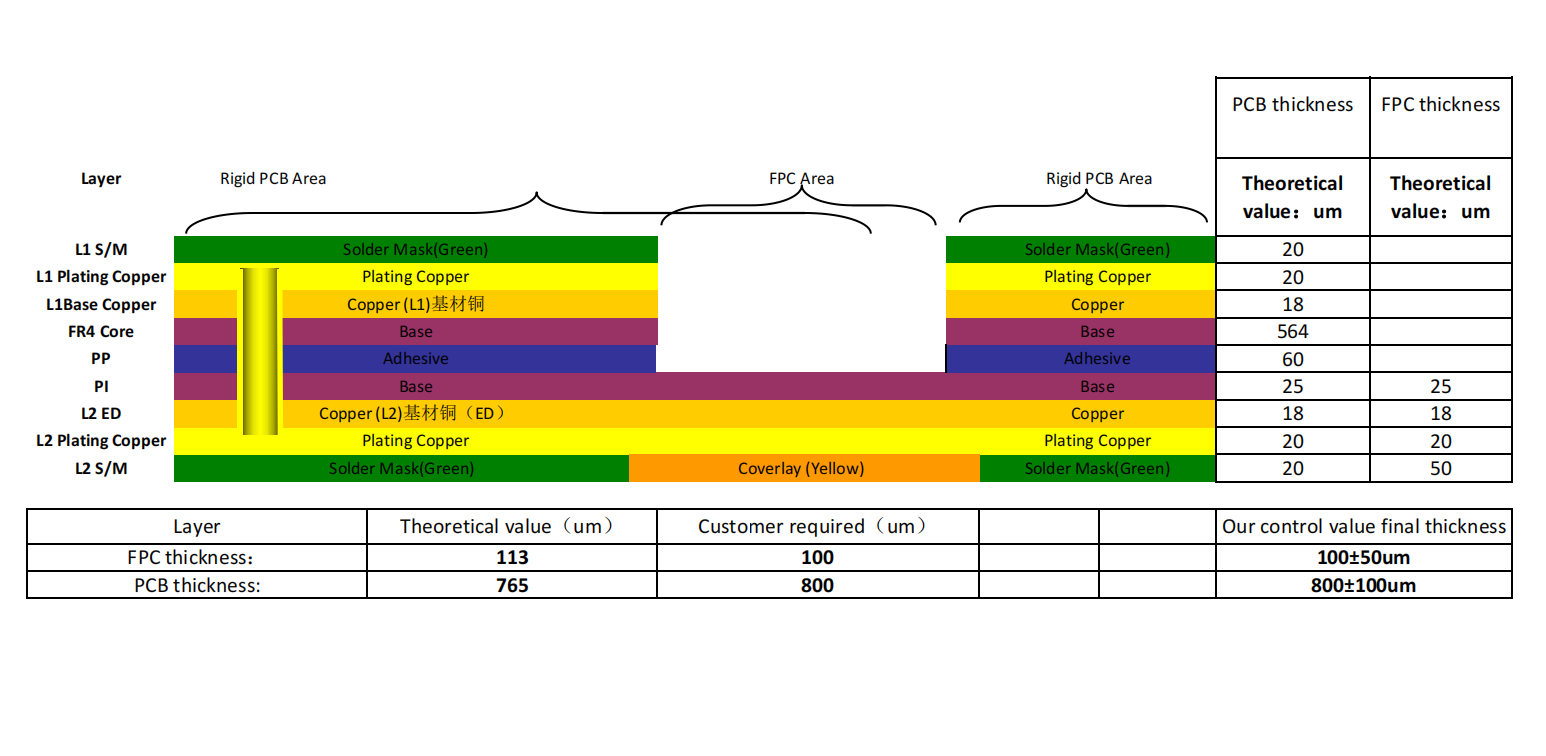

Ini ialah FR4 plus polyimide rigid-flex board (iaitu 2Layers Rigid dengan 1 Flex Layer tindanan), 2 lapisan tegar flex pcb lapisan bawah, bahagian atas atau bawah flex. Biasanya, bahagian fleksibel ialah 0.1mm, dan bahagian tegar boleh 0.8-1.6mm. Ketebalan pcb fleksibel tegar 2 lapisan berikut kami ialah 0.113mm dan papan litar tegar ialah 0.765mm. Sila lihat Timbunan litar fleksibel 2 Lapisan di bawah.

2 lapisan tegar-flex pcb (2 lapisan Tegar dengan 1 Timbunan Lapisan Flex) adalah reka bentuk yang ringkas dengan ruang terhad dan keperluan prestasi. Dan mempunyai lapisan flex di tengah.

2 Lapisan Bahan PCB fleksibel-tegar

PCB fleksibel tegar biasanya terdiri daripada lapisan fleksibel dan bahagian tegar. Lapisan fleksibel biasanya terdiri daripada bahan berikut:

Teras polimida fleksibel;

lapisan tembaga konduktif;

Pelekat

Lapisan kuprum konduktif diapit pada kedua-dua belah dengan pelekat polimida yang fleksibel. Lapisan polimida dan lapisan pelekat secara amnya dianggap sebagai satu unit (dipanggil lapisan penutup) yang boleh dilaminasi pada lapisan kuprum dengan haba dan tekanan. Pelbagai lapisan lentur boleh digunakan dalam mana-mana reka bentuk tertentu.

Bahagian tegar ditambah pada lapisan fleksibel oleh lapisan tegar bahan PCB standard:

Prepregs gentian kaca diselitkan dengan resin, yang mengalir dan terikat apabila dipanaskan;

Tapak gentian kaca bukan konduktif (biasanya FR-4);

Topeng pateri hijau tradisional;

Proses pembuatan pcb fleksibel tegar kami yang ringkas

Papan lentur tegar ialah papan litar fleksibel dan papan litar tegar, yang digabungkan mengikut keperluan proses yang berkaitan selepas pelapisan dan proses lain untuk membentuk papan litar dengan ciri FPC dan ciri PCB. Selepas mengeluarkan papan fleksibel FPC, melalui proses tersebut untuk melengkapkan pengeluaran papan fleksibel Tegar. Sila lihat proses pembuatan di bawah.

Prototaip papan fleksibel tegar

Oleh kerana kerumitan proses pengeluaran papan fleksibel tegar, beberapa kesukaran teknikal utama sukar dikawal, yang terutamanya ditunjukkan dalam dua perkara berikut:

1. Bahagian papan fleksibel:

Peralatan pengeluaran PCB papan tegar menghasilkan papan lembut. Oleh kerana bahan papan lembut adalah lembut dan nipis, papan lembut mesti dilalui oleh papan daya tarikan untuk mengelakkan papan itu terkikis apabila ia melalui semua garisan mendatar.

Laminasi filem penutup PI. Ambil perhatian bahawa filem penutup PI harus digunakan secara tempatan, dan parameter tekanan pantas harus diperhatikan. Tekanan harus mencapai 2.45MPa semasa menekan cepat, dan ia harus rata dan padat semasa menekan cepat, dan tidak sepatutnya ada masalah seperti gelembung udara dan rongga.

2. Bahagian papan tegar:

Pembukaan tingkap dan PP teras papan tegar. Papan keras menggunakan pengilangan kedalaman terkawal dan pembukaan tingkap, dan PP harus menggunakan PP NO-FLOW, yang boleh menghalang limpahan gam yang berlebihan semasa menekan.

Pengembangan mampatan papan lentur tegar dan kawalan penguncupan. Oleh kerana kestabilan pengembangan dan penguncupan yang lemah pada bahan papan lembut, adalah perlu untuk memberi keutamaan kepada pengeluaran papan lembut dan filem penutup PI berlamina, dan membuat bahagian papan keras mengikut pekali pengembangan dan penguncupannya.

Ia adalah tepat kerana pengeluaran papan fleksibel tegar adalah lebih rumit daripada papan litar pintas bercetak lain, dan kadar hasil produk siap lebih rendah. Oleh itu, pengesahan kalis diperlukan sebelum penggunaan besar-besaran dan pengeluaran besar-besaran papan fleksibel tegar.
