Papan litar bercetak HDI PCB

Teknologi Beton HDI boleh memenuhi keperluan produk pelanggan. PCB HDI yang kami hasilkan menggunakan teknologi pemprosesan isyarat digital penuh dan beberapa teknologi yang dipatenkan. Ia mempunyai rangkaian penuh kapasiti beban penyesuaian dan kapasiti beban lampau jangka pendek yang kuat.

Hantar pertanyaan

Description/kawalan

Butiran Produk

item	Spesifikasi
bahan	FR-4,FR-2,CEM-1,CEM-3,Carbon,Rogers,dsb
Kenyataan	CCL TG Tinggi Tersedia
Ketebalan Papan Selesai	0.3mm-6.00mm
Teknologi pengeluaran	HDI
Kemasan Permukaan	Topeng Solder (hitam, hijau, putih, merah, biru, ) Silkscreen (hitam, kuning, putih)
Ketebalan Tembaga	1/2 oz min, 12 oz maks
bentuk	Penghalaan, Punch, V-cut

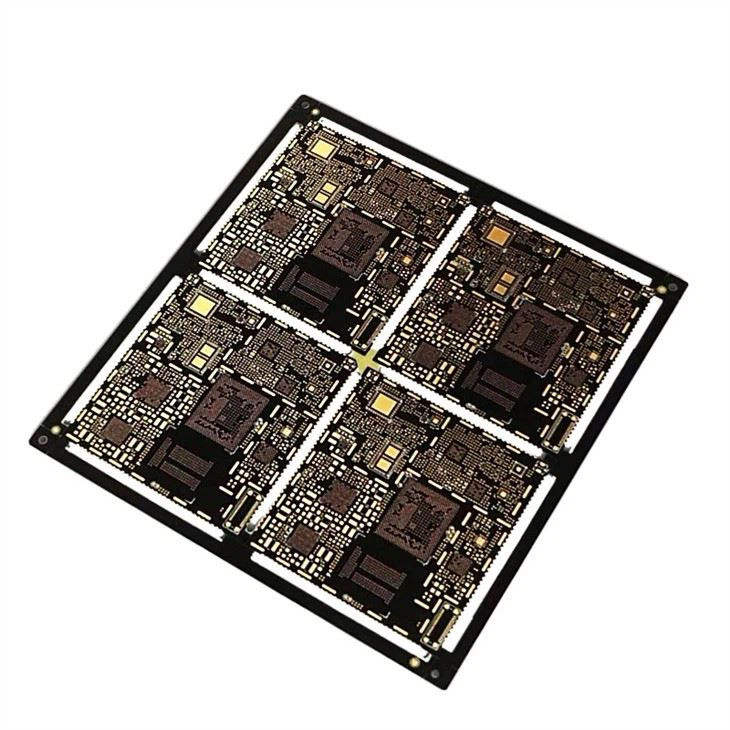

HDI PCB doubled Side Board

Definisi papan HDI

Papan litar Saling Ketumpatan Tinggi (HDI) ialah papan litar bercetak dengan ketumpatan pendawaian tinggi bagi setiap unit luas. Secara umum, PCB HDI ditakrifkan sebagai semua PCB: mikrovia; vias buta dan tertimbus; binaan dan prestasi isyarat tinggi. Teknologi papan litar bercetak sentiasa berubah dan berkembang, dengan keperluan produk yang lebih kecil dan lebih pantas. Papan HDI lebih padat, dengan kurang vias, pad, kesan tembaga dan ruang yang lebih sedikit. Jadi, HDI ialah pendawaian yang lebih padat, lebih ringan, PCB lebih padat dengan lapisan yang lebih sedikit. Daripada menggunakan beberapa PCB dalam peranti, satu papan HDI boleh menampung kefungsian papan yang digunakan sebelum ini.

Manfaat papan HDI

Papan litar bercetak HDI boleh dipertingkatkan secara berterusan dengan teknologi etsa tembaga untuk ketepatan yang lebih tinggi, dan fungsi berbilang PCB boleh digabungkan menjadi satu PCB HDI, jadi terdapat kelebihan berikut:

Kos rendah: Jika dirancang dengan betul, kos keseluruhan boleh dikurangkan berbanding PCB standard kerana lebih sedikit lapisan diperlukan, saiz/bilangan papan yang lebih kecil diperlukan.

Masa petunjuk yang lebih pendek: Kecekapan reka bentuk dalam pengeluaran HDI PCB bermakna masa petunjuk yang lebih cepat. HDI adalah lebih mudah untuk meletakkan komponen dan vias, serta prestasi elektrik, jadi masa yang diperlukan untuk menyelesaikan reka bentuk dan proses ujian PCB HDI adalah lebih singkat.

Kebolehpercayaan yang tinggi: Mikrovia mempunyai kebolehpercayaan yang lebih baik daripada lubang telus biasa kerana penggunaan nisbah aspek yang lebih kecil; ia lebih dipercayai daripada lubang tembus, memberikan prestasi cemerlang HDI dengan bahan dan alat ganti yang lebih baik.

Kualiti:

IPC-600G kelasⅡdan IPC-6012B kelasⅡstandard.

Pengurusan Kualiti ISO9001:2008

Ujian terbang probe dan ujian Elektrik

Penilaian 94v yang diperakui UL-0

Pemeriksaan X-ray,

Pemeriksaan Optik Automatik (AOI)

Ujian Dalam Litar (ICT) dan Ujian Fungsi

Pematuhan ROHS.

HDI PCB doubled Side Circuit Board

Soalan Lazim Beton

S1. Apakah yang diperlukan untuk sebut harga?

Beton: Kuantiti, fail Gerber dan keperluan teknikal (bahan, rawatan kemasan permukaan, ketebalan tembaga, ketebalan papan...) Maklumat PCB, BOM, (fail ujian...)

S2. Apakah format fail yang anda terima untuk pengeluaran?

Beton:

Fail Gerber: CAM350 RS274X

Fail PCB: Protel 99SE, P-CAD 2001 PCB

BOM: Excel (PDF,word,txt)

S3. Adakah dokumen saya selamat?

Beton: Fail anda akan dirahsiakan. Kami melindungi harta intelek pelanggan kami sepanjang proses.

S4.MOQ?

Beton: Tiada MOQ. Kami mampu mengendalikan volum kecil dan besar secara fleksibel.

S5. Kos penghantaran?

Beton: Bayaran penghantaran ditentukan oleh destinasi, berat dan saiz pakej PCB.
